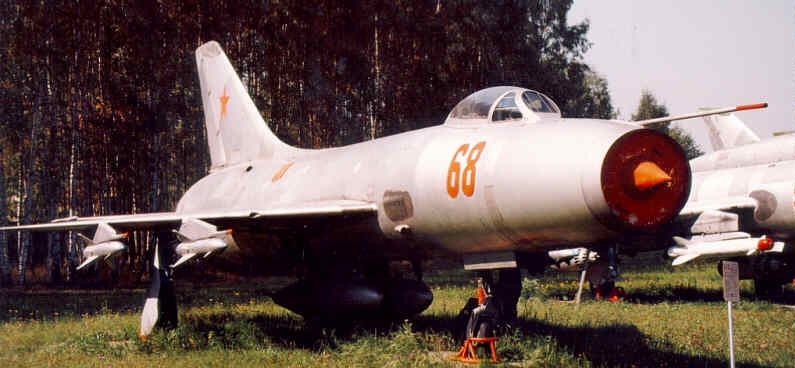

Су-9 (истребитель-перехватчик)



1 | 2 | 3
Описание самолета

В 1953 году, после трехлетнего перерыва в работе, было восстановлено КБ П.О.Сухого. И сразу, почти одновременно, началось проектирование двух сверхзвуковых самолетов: фронтового истребителя С-1 со стреловидным крылом и истребителя-перехватчика Т-3 с треугольным крылом. В сентябре 1955 года начались испытания С-1, а в мае 1956 года - Т-3. Первый опытный образец перехватчика поднял в воздух летчик-испытатель В.Н.Махалин. Реализация этих проектов в столь короткий срок стала возможной, в основном, благодаря максимальной унификации элементов конструкции, узлов и агрегатов.

Самолет Т-3 представлял собой среднеплан с треугольным крылом, фюзеляжем, по форме близким к телу вращения, стреловидным оперением, управляемым стабилизатором и трехколесным убираемым шасси. В носовой части располагался нерегулируемый сверхзвуковой воздухозаборник и обтекатели антенн БРЛС. Силовая установка, включавшая в себя турбореактивный двигатель АЛ-7Ф разработки КБ А.М.Люльки, позволяла самолету развивать скорость до 2100 км/ч. Вооружение перехватчика состояло из двух УР класса "воздух-воздух".

В процессе доводки на самолете был установлен осесимметричный сверхзвуковой воздухозаборник с подвижным центральным телом, в котором разместилась антенна новой БРЛС - ЦД-30Т. Во избежание помпажа воздухозаборника в передней части фюзеляжа были вмонтированы четыре противопомпажные створки. Машину оснастили двигателем АЛ-7Ф-1 с тягой на форсажном режиме 9600 кгс. Изменилась часть оборудования, а в состав вооружения вошли четыре УР РС-2УС класса "воздух-воздух". Самолету присвоили индекс Т-43. 10 сентября 1957 года летчик-испытатель В.С.Ильюшин поднял в воздух первый серийный образец этой машины, получившей войсковое обозначение Су-9. На вооружение истребительной авиации ПВО Су-9 поступил в составе комплекса перехвата воздушных целей Су-9-51.

Высокие летные характеристики специально подготовленного Т-43-1 позволили В.С.Ильюшину и А.А.Кознову установить на нем ряд мировых рекордов: рекорд абсолютной высоты - 28852 м (14 июля 1959 г.), рекорд скорости по замкнутому маршруту 500 км - 2337 км/ч и рекорд высоты в горизонтальном полете - 21170 м (сентябрь 1962 г.) и другие.

Кодовое обозначение НАТО - Fishpot-B (Верша).

Тактико-технические характеристики

Год принятия на вооружение - 1960
Размах крыльев - 8.54 м
Длина фюзеляжа с ПВД - 18.06 м
Высота - 4.82 м
Площадь крыла - 34.0 кв.м
Масса, кг
- пустого - 7675
- нормальная взлетная - 11422
- максимальная взлетная - 12512
Масса топлива - 3100-3720 кг
Тип двигателя - 1 ТРДФ АЛ-7Ф-1-100У
Тяга двигателя на форсаже - 1 х 9600 кгс
Максимальная скорость, км/ч
- на высоте - 2120
- у земли - 1150
Практическая дальность - 1800 км
Максимальная скороподъемность - 12000 м/мин
Практический потолок - 20000
Экипаж - 1 чел

Вооружение

Боевая нагрузка на 6 узлах подвески: 4 УР воздух-воздух РС-2УС (К-5МС) или 2 УР воздух-воздух РС-2УС и 2 УР К-55 2 ПТБ.

Модификации

Су-9Б - истребитель-бомбардировщик.

Су-9У - двухместный учебно-тренировочный самолет. Проект, имевший в ОКБ шифр У-43, предусматривал размещение второго пилота путем удлинения фюзеляжа за счет т.н. "проставки" длиной 600 мм в районе кабины пилота. Кроме этого, доработки включали изменение конструкции фонаря кабины пилотов, обе откидные части которого стали открываться вверх-назад (а не сдвигаться, как на боевом самолете), а также системы управления и катапультирования. По требованию военных, самолет был сделан учебно-боевым, т.е. на нем был размещен полный комплект бортового оборудования, включая РЛС с двойной индикацией, а комплекс вооружения предусматривал возможность подвески и применения сокращенного с 4 до 2 шт. комплекта ракет РС-2УС. Опытный самолет в течение 1960 года был переоборудован из серийного самолета Т-43 производства завода N30 и 25 января 1961 г. летчик-испытатель ОКБ Е.К.Кукушев выполнил на нем первый полет. В начале 62-го была доработана кабина и фонарь машины для обеспечения инструктору приемлемого уровня обзора. Результаты доработок были признаны удовлетворительными и самолет был рекомендован к серии и для принятия на вооружение. Серийное производство самолета к концу 1961 г. освоил завод N30, всего до конца 1962 г. здесь было выпущено ровно 50 спарок (заводской индекс - "изделие 11"), получивших официальное обозначение Су-9У.


Источник сайт: www.combatavia.info
