Су-39 (штурмовик)



1 | 2 | 3 | 4 | 5 | 6
Описание самолета

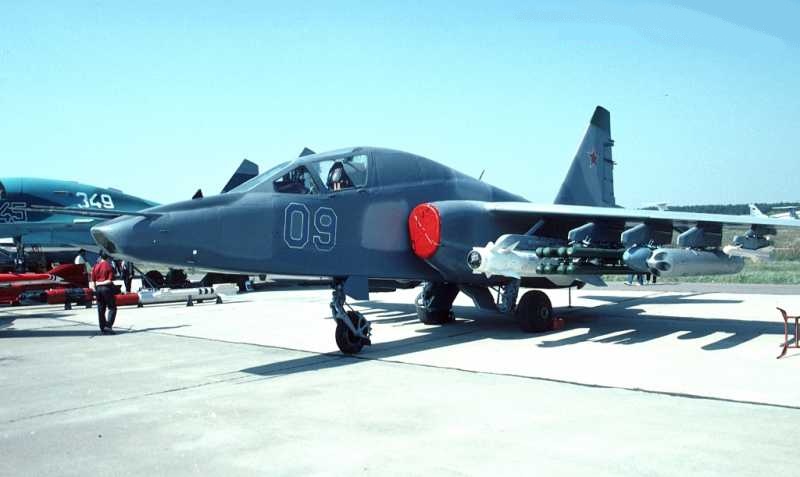

Су-39 является модернизированной версией самолета Су-25Т. До 1996 года самолет назывался Су-25ТМ.

Усовершенствовано бортовое оборудование самолета. Основой системы управления вооружением является оптико-электронная прицельная система "Шквал", телевизионное изображение с которой поступает на установленный в правой верхней части приборной доски телевизионный индикатор. "Шквал" имеет поле зрения 10 0 и обеспечивает 23-кратное увеличение изображения цели. Обзор пространства ведется в режиме сканирования визирной головки. Летчик, увидев на экране индикатора изображение, похожее на цель, может остановить сканирование, нажав кнопку привязки к цели на ручке управления самолетом. После распознавания цели летчик осуществляет точное целеуказание, наложив прицельную марку на изображение цели и вновь нажав кнопку привязки. Самолет может атаковать цели не только днем, но и ночью, при низком уровне освещенности, с помощью низкоуровневой телевизионной прицельной системы, размещаемой в контейнере под фюзеляжем. В навигационный комплекс самолета, помимо системы воздушных сигналов, сдвоенной инерциальной курсовертикали, радиотехнической системы ближней навигации и посадки (РСБН), доплеровского измерителя путевой скорости и угла сноса (ДИСС) и радиовысотомера, включена также аппаратура радиотехнической системы дальней навигации (РСДН). Сохранив отличные пилотажные свойства Су-25, конструкторы "восьмерки" (заводской шифр самолета - Т8) пошли еще дальше. Его система автоматического управления серьезно понижает загрузку летчика, автоматизируя стабилизацию заданной высоты, полет по запрограммированному маршруту через за данные промежуточные точки выход в район обнаружения цели, повторный заход на атакуемую цель, заход на посадку. Комплекс РЭБ обеспечивает Су-39 высокую вероятность преодоления мощной ПВО противника. Основной информационной системой комплекса является станция радиотехнической разведки (СРТР), обеспечивающая обнаружение и пеленгацию наземных, бортовых и корабельных РЛС в секторе +30 0 по углу места и круговую по азимуту. Для преодоления полосы ПВО Су-25Т может использовать станцию постановки активных помех, предназначенную для противодействия современным и перспективным радиоэлектронным системам управления оружием с импульсным, непрерывным и квазинепрерывным излучением. Станция устанавливается в контейнерах, подвешиваемых на внешних подкрыльевых точках подвески. Для защиты от ракет с ИК ГСН конструкторы Су-39 установили в хвостовой части самолета, в основании киля, станцию оптико-электронных помех. Главное вооружение Су-39 - противотанковые управляемые ракеты (ПТУР) "Вихрь". Самолет может нести 16 таких ракет, устанавливаемых в двух блоках-связках, по восемь в каждой. Использование РЛС позволило обеспечить на самолете применение противокорабельных ракет Х-31А, Х-35 с активными радиолокационными головками самонаведения. Каждый модернизированный ударный самолет может нести четыре противокорабельные ракеты.

Самолеты оснащены РЛПК "Копье". Су-39 значительно превосходит по своим возможностям серийный Су-25. Группа самолетов Су-39, часть из которых вооружена ракетами класса "воздух-воздух" средней дальности, может успешно противостоять во встречном ракетном бою любым современным истребителям, в особенности если используются новые ракеты РВЕ-ДЕ, не требующие сопровождения для подсвета воздушной цели после пуска. Это может обеспечить решающее преимущество в дуэльной ситуации.

Тактико-технические характеристики

Год принятия на вооружение - 1996
Размах крыла - 14,52 м.
Длина самолета - 15,33 м.
Высота самолета - 5,2 м.
Максимальная тяга - 2 х 4500 кгс.
Максимальная скорость у земли - 950 км/ч.
Практический потолок - 18000 м.
Практическая дальность - 1850 км.

Вооружение

1 30-мм пушка ГШ-30-1. Боевая нагрузка - 4500 кг на 8 узлах подвески:

ПТРУРК "Вихрь" с 16 ПТУР (2х8 блоков), 4 ПКР Х-3А1, Х-35, НУР калибра 57-370-мм, бомбы (обычные, наводимые, кассетные, ядерные), до 4 УР Р-60 или РБЕ-

Модификации

нет



Источник сайт : www.combatavia.info
