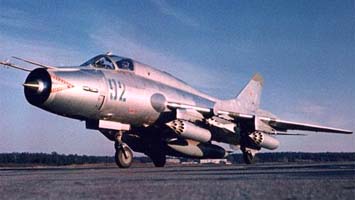

Су-17М3 истребитель-бомбардировщик.


В 1976-м на госиспытание прибыли из Комсомольска-на-Амуре два первых С-52. Всего в испытаниях участвовало пять самолетов и до 150 специалистов промышленности и ВВС. Новый самолет нес увеличенную до 4 т бомбовую нагрузку (до 8 авиабомб по 500 кг).

Лазерный дальномер заменили на лазерную станцию подсвета цели "Клен-ПС", что расширило тактические возможности применения ракет с лазерными ГСН. На самолете устанавливались модернизированная система автоматического управления САУ-22М1, радиовысотомер А-031 и станция предупреждения о радиолокационном облучении СПО-15 ("Береза-Л"). Предусматривалось использование противорадиолокационных УР X-28 совместно с контейнерной станцией "Метель-А". Комбинированный прицел, скомплексированый с пилотажно-навигационным оборудованием (ПНО), обеспечивал стрельбу из пушек, пуск НАР и восемь режимов бомбометания, в том числе при сложных видах маневра. Идея была хорошей, но приборная реализация ее - не отработанной в достаточной степени. Поэтому на один зачетный полет госиспытаний приходилось до пяти доводочных.

Для результативного бомбометания требовалось точное определение параметров движения самолета относительно цели. Погрешности, вносимые вычислителем АСП-17Б, накладывались и результаты бомбометания не выдерживали никакой критики. Завод к этому времени изготовил несколько десятков самолетов, стоявших на аэродроме, не принятых и не оплаченных ВВС. Поэтому понятно желание руководства МАП допустить изготовленные самолеты в эксплуатацию до завершения госиспытаний. Для этого требовалось предварительное положительное заключение НИИ ВВС по результатам испытаний. Руководство института противилось этому. После одного из полетов, в котором получили отличные результаты бомбометания, руководитель отдела летных испытаний ОКБ М.И.Шейнгам в очередной раз поднял этот вопрос.

После бурного совещания, на котором представители НИИ ВВС на основании анализа телеметрических записей доказали, что отличный результат бомбометания объясняется случайным сочетанием двух погрешностей (при этом каждая из них вышла за пределы допуска). Вечером Шейнгама с инсультом отвезли в гарнизонный госпиталь. После выздоровления, он оставил свой беспокойный пост. Причиной больших систематических ошибок бомбометания была низкая точность аппроксимации баллистических параметров траектории бомб в основном диапазоне бомбометания, большие погрешности аналого-цифрового вычислителя прицела. Потребовалось значительное время на разработку новых, более точных аппроксимаций и устранение ошибок вычислителя. Доработанный прицел АСП-17БЦ успешно прошел летные испытания, а его модификация - АСП-17БЦ-8 устанавливалась на Су-25.

Поздней осенью 1977-го при испытаниях прицела АСП-17Б на С-52, пилотировавшемся летчиком-испытателем В.М.Мостовым, произошла авария. Полетное задание предусматривало бомбометание с кабрирования. В этом полете под самолетом висело семь ОФАБ-100 и контейнер с КЗА на одном из внутренних узлов. Для Мостового это было не первое полетное задание с такой нагрузкой. Из-за контейнера с КЗА один заход должен по принятой методике быть холостым (контейнер не отделялся от самолета после нажатия на боевую кнопку). Полет выполнялся на скорости 900 км/ч при нижней кромке облачности на высоте 900 м, верхней - 1000-1200м. Выполняя холостой заход, летчик допустил ошибку. Сработал, так называемый, человеческий фактор. После нажатия боевой кнопки на кабрировании ему требовалось повторить заход, но уже со сбросом бомбы. Однако вместо этого Мостовой стал выполнять петлю.

На высоте около 1000 м он вошел в облака и, чтобы не врезаться в землю резко взял ручку на себя. Самолет вышел на большие углы атаки и стал раскачиваться с крыла на крыло, готовый в любой момент сорваться в штопор, для выхода из которого могло не хватить высоты (ее не хватало и для перехода в пикирование). Летчик катапультировался. Самолет взорвался при ударе о землю. Пользуясь случаем, отметим, что через несколько лет Мостовой сумел в сложных метеоусловиях посадить Су-27 с отказавшей системой слепой посадки. В июле 1981-го С-52 под обозначением Су-17М3 приняли на вооружение ВВС. Серийно он производился в Комсомольске-на-Амуре с 1976-го по 1981-й годы. Результаты госиспытаний и опыт эксплуатации машины учитывались в ходе ее производства. Так, после выявления путевой неустойчивости при полете с крылом в положении максимальной стреловидности на больших углах атаки самолеты выпускались с 1978-го с подфюзеляжным гребнем и увеличенной законцовкой киля. В строю машины дорабатывались аналогичным образом. В то же время под крылом Су-17М3 появились две новые точки подвески вооружения для УР Р-60.

В 1981-м Су-17М3 с 54-й серии выпускались под названием Су-17М3П с усовершенствованным бортовым оборудованием, позволившим применять ракеты Х-27ПС, Х-25МП, Х-58У. Ранее выпущенные самолеты дорабатывались на рембазах ВВС.

Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х. 43-я отдельная штурмовая авиационная эскадрилья Черноморского флота РФ в п.Гвардейское под Симферополем продолжала эксплуатировать свои Су-17М3 до конца 1997-го. На протяжении 25 лет Су-17 участвовали в различных вооруженных конфликтах и региональных войнах. Наиболее суровым испытанием для них явилась война в Афганистане, где они зарекомендовали себя надежной и живучей машиной.

 Модификации :
 Су-17М3 (С-52, Су-19)

 модернизированный. Разработан на базе Су-17УМ. Отличался конструкцией кабины пилота, увеличенным гаргротом, подфюзеляжным гребнем, усиленным шасси, новым прицельным комплексом и дополнительными топливными баками. Первый полёт в 1976 году. Выпускался в 1976-1981 годах.

 Су-17М3-58-27  летающая лаборатория для отработки ракет Х-27ПС, Х-58У.
 Су-17М3П (С-52П)

 доработанный. Оснащался противолокационным вооружением Х-27ПС, Х-58 с аппаратурой целеуказания "Вьюга-17". Переоборудована в строю часть Су-17М3.

 Су-17М3Р  разведчик на базе Су-17М3.



Модификация   Су-17М3
Размах крыла, м
при мин. стреловидности   13.68
при макс. стреловидности   10.02
Длина самолета, м   19.02
Высота самолета, м   5.13
Площадь крыла, м2
при мин. стреловидности   38.49
при макс. стреловидности   34.45
Масса, кг
  пустого   11800
  нормальная взлетная
  максимальная взлетная   19630
  топливо (внутреннее)   4020
  топливо (ПТБ)   2875
Двигатели   1 ТРДФ АЛ-7Ф-3
Тяга, кгс
  максимальная   1 х 7800
  на форсаже   1 х 11200
Максимальная скорость , км/ч
  у земли   1400
  на высоте   2230 (М=2.1)
Практическая дальность, км
  без ПТБ   1520
  с ПТБ   2550
Практический потолок, м   14000
Экипаж, чел   1
Вооружение:   две 30-мм пушки НР-30 (боекомплект - 80 снарядов на пушку)
 Боевая нагрузка - 3600 кг на 10 узлах подвески
 УР воздух-воздух Р-60
 УР воздух-земля Х-28, Х-27ПС, Х-25МП, Х-58У
 свободнопадающие бомбы до 500 кг
 УАБ КАБ-500Кр
 ПУ НАР УБ-32-57, УБ-16-57УМ, Б-8М-1, АПУ-68У, С-25
 пушечный контейнер УПК-23-250
 контейнеры КМГУ-1 и КМГУ-2, баки с зажигательной смесью ЗБ-500 и ЗБ-500Ш.
